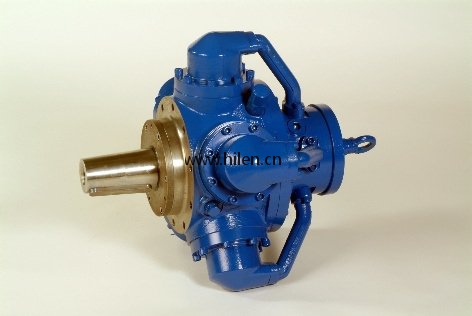

Bauer hydraulic motor for hatch cover system
HMB5-1.8/2.3-1-3-T-3-Y-R
Bauer hydraulic motor for hatch cover system
HMB5-1.8/2.3-1-3-T-3-Y-R
Bauer Hydraulic motor for hatch cover system
Motor Type:HMB5-1.8/2.3-1-3-T-3-Y-R
HMB5-1.8-1-P
HMB5-1.8-1-T
HMB5-1.8-2.3-1-3-T-3-Y-R
HMB5-1.8-1-P-3-Y-N-G-HV279S1
HMB5-2.3-1-T-3-Y-N-HV270
HMB5-2.3-1-P-3-HV
HMB5-2.3-1-P-3-Y-N-G-HV27981
HMB5-2.6-1-P
HMB5-2.6-1-T
HMB5-2.6-3.3-4.0
HMB5-2.6-1-P-3-Y-N-HV203
HMB5-2.6-1-T-3-Y-N-HV270
HMB5-2.8-1-P
HMB5-3.3
HMB5-4.0
HMB7-3.7-1-T
HMB7-4,6-1-P-3-Y-N-G-HV272
HMB7-5.6
HMB7-85-92-1-T-3-S-Y
HMJL7
HML5-1.4
HMM5-2.3
HMM5-2.3-P-N-HV279S4

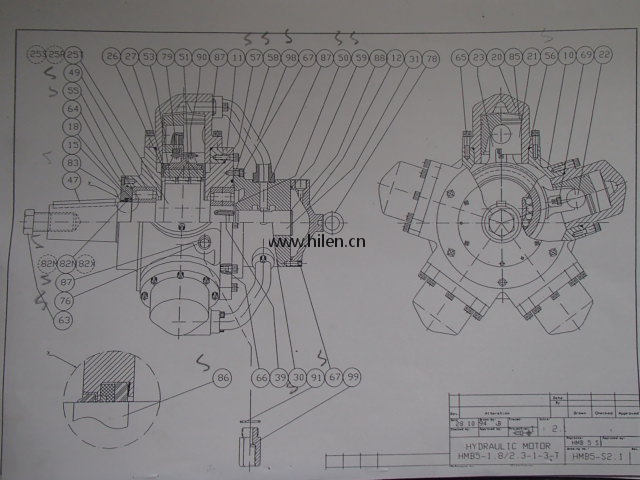

序号
Description
Drawing/Parts
No.图号备件号
Type
Qut
Unit
1
HYDR.MOTOR
13-01004
HMB5-1.8/2.3-1-3-T-3-Y-R HM5-S2.1
10
Motor case
Mod192
1
pcs
11
Motor case cover
Mod172
1
pcs
12
Slide-v cover
Mod268
1
pcs
15
Stuffing box
Mod541
1
pcs
20
Cylinder
Mod745/746
5
pcs
21
Piston
Mod160/164
5
pcs
22
Piston Pin
5
pcs
23
Connecting rod
Mod552
5
pcs
25
Crank Shaft(T&P)
1
pcs
26
Roller ring
1
pcs
27
Rataining ring
Mod658A
2
pcs
30
SLIDE VALVE HOUSE
MOD 237
1
pcs
31
Slide spindle
1
pcs
39
Coupling pins
Φ9*30
4
pcs
47
Key
28X16X135
1
pcs
49
CYL;R. BEARING
100mm
2
pcs
51
Distance ring
St52 Nit
3
pcs
53
Roller
Φ15x2
102
pcs
55
‘O’RING
1
pcs
56
‘O’RING
5
pcs
57
‘O’RING
1
pcs
58
‘O’RING
1
pcs
59
‘O’RING
1
pcs
63
Screw for shaft
1-1/4"UNF
1
pcs
64
SCREW UNBRACO
6
pcs
65
SCREW UNBRACO
40
66
SCREW UNBRACO
30
pcs
67
SCREW UNBRACO
12
pcs
69
Screw Unbraco
10
pcs
76
BLINDING PLUG
3/4” BSP
4
pcs
78
Eye bolt
5/8W
1
pcs
79
Holder for splitpin
NV10-L19
10
pcs
82
SHAFT SEAL
1
pcs
83
STRIPPING RING
ME100/110X5X7
1
pcs
85
Piston Ring
Φ85/95
10
pcs
86
SPEEDI SLEEVE
100MM
1
pcs
87
BONDED SEAL
¾ BSP
15
pcs
88
Locking Clip
471-56*2
1
pcs
90
Split Pin
Φ4*55
5
pcs
98
PIPE BEND
MOD.744
5
pcs
99
SAFETY VALVE
SIV
1
pcs
